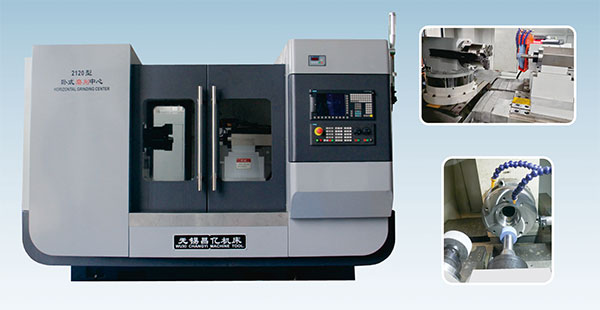

MKF2120+(B軸)型 數控復合磨床
★ 本機床為四軸（X工件橫向進給、Z1、Z2砂輪縱向運動、B水平方向分度）多功能數控磨床，主要用于磨削工件的內圓孔、內錐孔、內端面、外圓、外錐面、外端面、內、外球形等復雜要求的磨削。磨削循環均自動完成（具有自動進刀、退刀、粗磨、精磨；自動修正砂輪、自動補償?shù)裙δ埽?br />
★ 機床采用工件進給，B分度（力矩轉臺），二獨立工作臺（砂輪架）左右運動的結構方式，X、Z軸運動導軌均為滾動直線導軌，均由伺服電機驅動滾珠絲杠運動，工件主軸及砂輪主軸旋轉速度均由變頻器控制，實現無級調速。工件夾緊為液壓動力卡盤，同時可以根據用戶工件的特殊性配置其它相匹配的夾具。
★ 機床為全封閉防護罩殼，前置回轉式操作箱、后置背包式電器柜。
規格參數表
| 序號 | 名稱 | MKF2120+B軸 |
|---|---|---|
| 1 | 磨削內孔直徑范圍 | 20-200 mm |
| 2 | 磨削內孔深度 | 200 mm |
| 3 | 磨削外圓直徑范圍 | 30-300 mm |
| 4 | 磨削外圓長度 | 200 mm |
| 5 | 工件電機功率 | 2.2 kw |
| 6 | X軸伺服電機功率 | 11 NM |
| 7 | Z1、Z2軸伺服電機功率 | 11 NM |
| 8 | 砂輪1電機功率 | 4kw |
| 9 | 砂輪2電機功率 | 7-22 kw |
| 10 | （B軸）力矩電機功率 | 2.2 kw |
| 11 | 砂輪1電機轉速 | 2800(r/min)無極調速 |
| 12 | 砂輪2電機轉速 | 1000-24000(r/min)無極調速 |
| 13 | 工件轉速 | 0-600(r/min)無極調速 |
| 14 | （B軸）定位精度 | +、-4角秒 |
| 15 | X、Z1、Z2軸定位精度 | 5 μm |
| 16 | （B軸）重復定位精度 | +、-2角秒 |
| 17 | X、Z1、Z2軸重復定位精度 | 2 μm |
| 18 | X軸行程 | 550 mm |
| 19 | Z1、Z2軸行程 | 450 mm |
| 20 | X軸運動速度 | 10 m/min |
| 21 | Z1、Z2軸運動速度 | 10 m/min |
| 22 | 機床外形尺寸 | 3000×2900×2700 mm |
| 23 | 機床重量 | 6300 kg |
| 24 | 額定功率（約） | 28kw |
| 加工精度 | ||
| 1 | 內孔、外圓圓度 | 2 μm |
| 2 | 內孔、外圓圓柱度 | 3 μm |
| 3 | 內孔、外圓同心度 | 3 μm |
| 4 | 內孔、外圓表面粗糙度 | Ra0.4 μm |
| 5 | 內孔、外圓與端面垂直度 | 4 μm |
