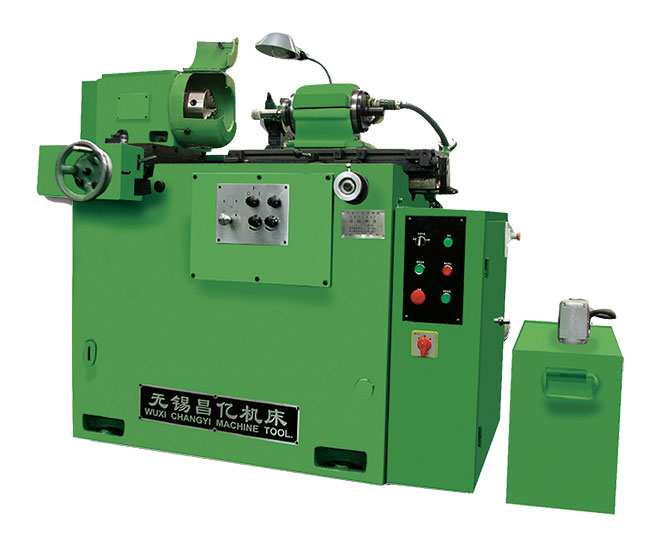

MD215A型 端面內圓磨床
本機床主要特點
★本機床主要用于小孔徑的內孔、臺階孔、內錐孔的磨削。
★機床導軌采用雙V型預加負荷，高精度滾動導軌，剛性好。
★采用高速大功率電動砂輪軸，由靜止變頻器供電，能耗低、噪聲小。
★進給機構采用三滾輪系統(tǒng)，液壓控制，精度高。
★本機床設有端面磨削裝置，能工作內孔與端面的垂直度。
規(guī)格參數表
| 機床型號 | MD215A | |
|---|---|---|
| 磨削孔徑（mm） | ф5-ф50 | |
| 大磨削深度（mm） | 80 | |
| 工件旋徑（mm） | 罩內 | ф180 |
| 罩外 | ф220 | |
| 床頭大回轉角度（°） | 30° | |
| 工件轉速（r/min） | 280、400、560、800 | |
| 砂輪轉速（r/min） | 16000-24000/48000-60000 | |
| 端磨轉速（r/min） | 1600 | |
| 機床總功率（kw） | 6.14 | |
| 工件電機功率（kw） | 0.45-0.75 | |
| 砂輪電機功率（kw） | 1-4 | |
| 機床外形尺寸（mm） | 1580×1450×1560 | |
| 機床重量（kg） | 1220 | |
| 機床使用電源 | 3N-50Hz 380V | |
| 工作精度（按標準試件） | 內孔圓度（μm） | 3 |
| 內孔圓柱度（μm） | 3 | |
| 內孔表面粗糙度（μm） | Ra0.63 | |
